37KW加長型機械密封高剪切乳化機的2個定制設計亮點
作者：www.szsxlhg.com時間：2016-07-09 13:12

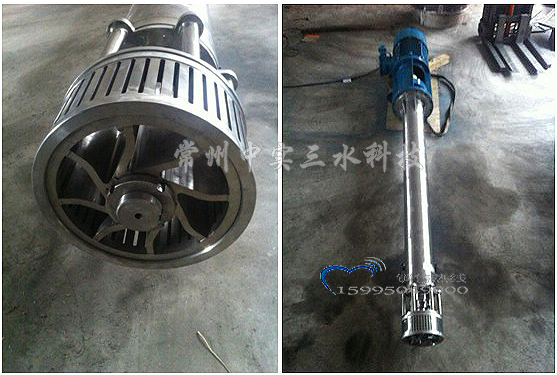

近期我們?yōu)槌Ｖ荼镜匾患一ぴO(shè)備公司定制了一款高剪切乳化機（下圖），具體配置要求包括：37kw電機、機械密封、關鍵重要部位均需用采加長型316L不銹鋼。從設計到生產，期間成功解決了產品設計、工藝設計等環節的若干困難，歷時一個月，今天機器經過出廠前的運轉和檢驗如期交貨了。
該高剪切乳化機定制中包含以下2個方面的設計亮點：
1、在結構設計方面：針對是一款乳化頭距離安裝法蘭面達到2.1米長度的加長型乳化機（在業內是遠遠超過常規長度的高剪切乳化機），我們堅決拋棄了業內被通常采用的粗放型的3個或4個連接桿的結構設計，取而代之的是圖中所示的整體軸承座結構，該軸承座2端的軸承擋位實現了同心度低于0.05mm的高精度，同時又能使機器運轉過程中始終處于非常結實和穩定狀態中。
2、在功能設計方面：轉子自帶8片離心式葉片，8片離心式葉片采用整體掏空式設計，確保轉子的強度、同心度、動平衡、離心推動力等方面的卓越性能指標；最難得的是，定子和轉子的條形槽的數量比同類型的乳化機定子和轉子，至少多出20%，是名副其實的“高剪切”的配置。
